WGP帶制動盤鼓型齒式聯軸器

時間:20-06-01

WGP帶制動盤鼓形齒式聯軸器

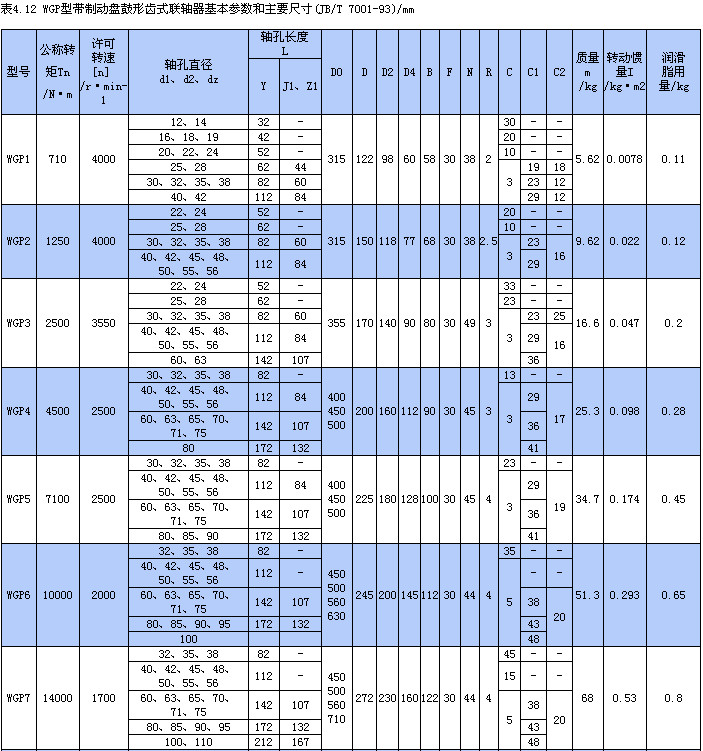

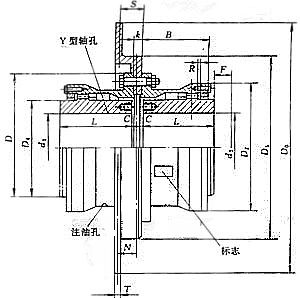

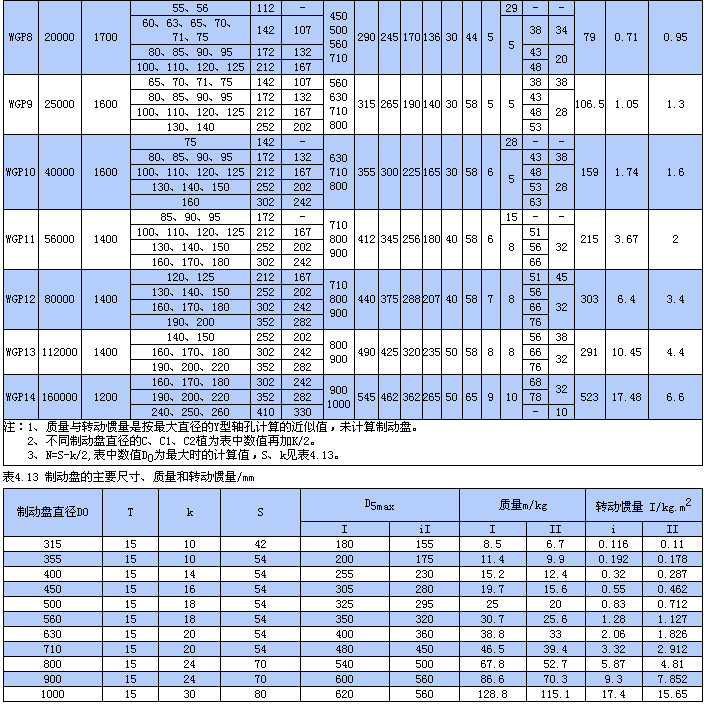

WGP帶制動盤鼓形齒式聯軸器屬于鼓形齒式聯軸器的一種簡稱“鼓齒聯軸器”，WGP帶制動盤鼓形齒式聯軸器有一個制動盤，可通過控制制動盤的轉速來調節機器的轉動速度。如圖所示W(wǎng)GP帶制動盤鼓形齒式聯軸器分為I型和II型兩種形式，區別只在于制動盤的外形不同。

WGP帶制動盤鼓形齒式聯軸器是齒式聯軸器的改進型，相對于直齒聯軸器來說可允許更大的角位移，可提升齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命，具有角位移時沿齒寬的接觸狀態，由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。

WGP帶制動盤鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動。

WG型--基本型；

WGP型--帶制動盤型，適用于與點盤式制動器配套；

WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；

WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；

WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；

I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；
